название продукта: | 10 ватт небольшое беспроводное поручая PCBA | Функция: | QC2.0, QC3.0 |
---|---|---|---|
Основное вещество: | ФР4 | Медная толщина: | 1ОЗ |
Толщина доски: | 1.6мм | Минимальная линия ширина: | 0.1мм |
Минимальн Отверстие Размер: | 0.2мм | Тест PCBA: | Рентгеновский снимок, тест AOI, функциональный тест |
Тест Пкб: | Испытательная установка, тест летая зонда | ||
Высокий свет: | Небольшой модуль передатчика Ци,Модуль передатчика PCBA Ци,беспроводной модуль передатчика PCBA |

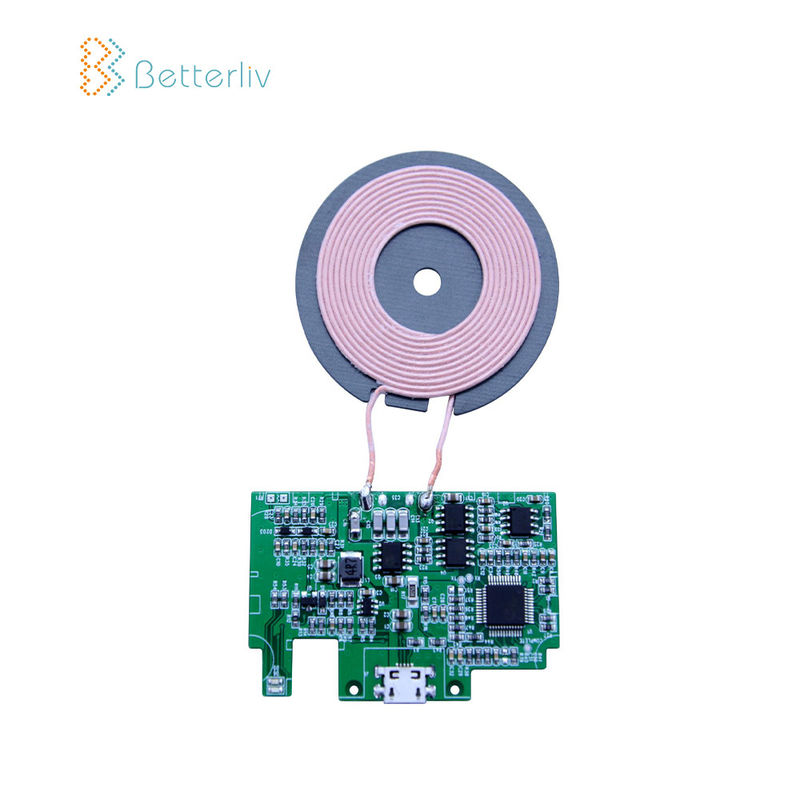

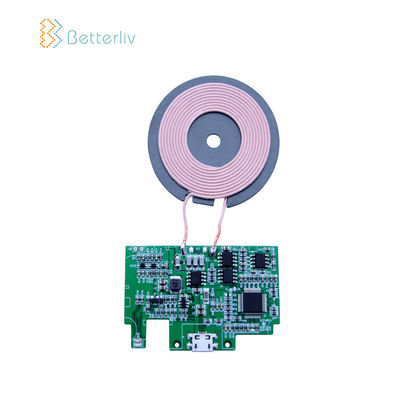

10 ватт небольшое беспроводное поручая PCBA врезал модуль передатчика PCBA быстрого заряжателя Ци беспроводной
Описание продукции
Нет. | Деталь | Спецификация |
1 | Numbr слоя | 1-18Layers |
2 | Материал | FR-4, FR2.Taconic, Rogers, CEM-1 CEM-3, керамическое, ламинат посуды поддерживаемый Металл |
3 | Поверхностный финиш | HASL (ЕСЛИ), то, плакировка золота, Electroless золото погружения никеля, олово погружения, OSP (Entek) |
4 | Толщина доски финиша | 0.2mm-6.00 mm (8mil-126mil) |
5 | Медная толщина | минута 1/2 oz; 12 oz максимальный |
6 | Маска припоя | Зеленый/черный/белый/красный/голубой/желтый цвет |
7 | Ширина & интервал между строками Min.Trace | 0.075mm/0.1mm (3mil/4mil) |
8 | Диаметр Min.Hole для CNC Driling | 0.1mm (4mil) |
9 | Диаметр Min.Hole для пробивать | 0.9mm (35mil) |
10 | Самый большой размер панели | 610mm*508mm |
11 | Положение отверстия | CNC Driling +/-0.075mm (3mil) |
12 | Ширина проводника (w) |
0.05mm (2mil) или; +/--20% первоначального художественного произведения |
13 | Диаметр отверстия (h) |
PTH L: +/-0.075mm (3mil); Non-PTH l: +/-0.05mm (2mil) |
14 | Допуск плана |
трасса CNC 0.125mm (5mil); +/-0.15mm (6mil) путем пробивать |
15 | Искривление & извив | 0,70% |
16 | Сопротивление изоляции | 10Kohm-20Mohm |
17 | Проводимость | <50ohm> |
18 | Напряжение тока теста | 10-300V |
19 | Размер панели | 110×100mm (минута); 660×600mm (максимальный) |
20 | misregistration Сло-слоя |
4 слоя: 0.15mm (6mil) максимальное; 6 слоев: 0.25mm (10mil) максимальное |
21 | Min.spacing между краем отверстия к circuity pqttern внутреннего слоя | 0.25mm (10mil) |
22 | Min.spacing между картиной сетей oulineto доски внутреннего слоя | 0.25mm (10mil) |
23 | Допуск толщины доски |
4 слоя: +/-0.13mm (5mil); 6 слоев: +/-0.15mm (6mil) |
24 | Управление импеданса | +/--10% |
25 | Различное Impendance | +-/10% |
Наше обслуживание
*Electronic покупать материала компонентов
Изготовление PCB *Bare
Обслуживание собрания *PCB. (SMT, ПОГРУЖЕНИЕ)
Тест *FULL: AOI, рентгеновский снимок, тест В-цепи (ICT), функциональный тест (FCT)
собрание *Cable, и Провод-проводки
*Conformal покрывая обслуживание
*Prototyping и массовое производство…
