название продукта: | Собрание Pcb 6 слоев | Тип поставщика: | OEM |
---|---|---|---|
Основное вещество: | FR4/Halogen свободные Rogers/алюминиевый/Hybird | Медная толщина: | 0.3oz-12OZ |
Толщина доски: | 0.15mm-10mm | Минимальн Отверстие Размер: | 0.1мм |
Минимальная линия ширина: | 0.075mm | Поверхностная отделка: | ENIG/OSP/Gold покрывая (мягкое/трудное) /HASL/Imm |
Максимальный размер доски: | 2000 *610mm | ||
Высокий свет: | Разнослоистая монтажная плата Fr-4,Подгонянная доска PCB 6 слоев,Fr-4 доска PCB 6 слоев |

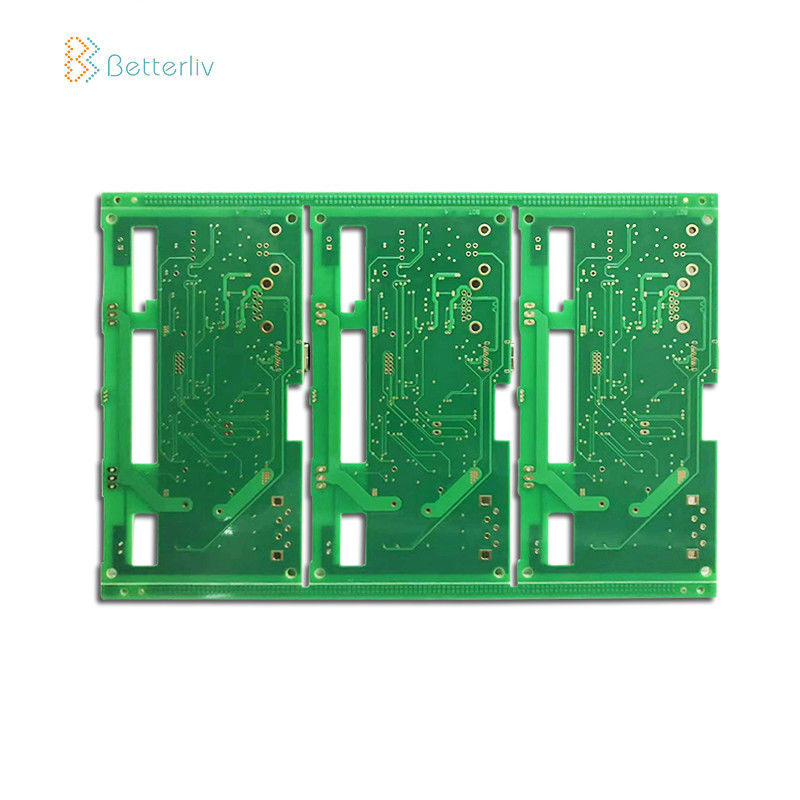

6 монтажная плата собрания FR4 Pcb изготовителя слоя электронная разнослоистая PCB 6 слоев для подгонянный
Возможность изготовления PCB
Слои | 1-26 слои |
HDI | 2+N+2 |
Материальные типы | Fr-4, Fr-5, Высоко-Tg, алюминиевый основывать, галоид свободный, |
Isola, Taconic, Arlon, тефлон, Rogers, | |
Максимальн Панель Размер | 39000mil * 47000mil (1000mm * 1200mm) |
Допуск плана | ± 4mil (± 0.10mm) |
Толщина доски | 8mil-236mil (0,2 до 6.0mm) |
Допуск толщины доски | ± 10% |
Диэлектрическая толщина | 3mil-8mil (0.075mm-0.20mm) |
MIN. ширина следа | 3mil (0.075mm) |
Минимальн След Космос | 3mil (0.075mm) |
Внешняя толщина Cu | 0,5 OZ - 10 OZ (17um - 350um) |
Внутренняя толщина Cu | 0.5OZ - 6OZ (17um - 210um) |
Сверля сдержанный размер (CNC) | 6mil-256mil (0.15mm до 6.50mm) |
Законченный размер отверстия | 4mil-236mil (0.1mm до 6.0mm) |
Допуск на диаметр отверстия | ± 2mil (± 0.05mm) |
Размер сверля отверстия лазера | 4mil (0.1mm) |
Рацион аспекта | 16: 1 |
Маска припоя | Зеленый, голубой, белый, черный, красный, желтый, пурпур, etc. |
Минимальный мост маски припоя | 2mil (0.050mm) |
Диаметр заткнутого отверстия | 8mil-20mil (0.20mm-0.50mm) |
Скашивать | 30o - 45o |
V-вести счет | +/-0.1mm, 15o 30o 45o 60o |
Управление импеданса | MIN. ± 10% 5% общее |
Поверхностная отделка | HASL, HASL (неэтилированное), золото погружения |
Серебр погружения, OSP, трудное золото (до 100u») | |
Аттестация | UL RoHS ISO9001: 2000 ISO14000: SGS 2004 |
Испытывать | Зонд летания, E-TEST, рентгенодефектоскопический контроль, AOI |
Наше обслуживание
• Покупать материала электронных блоков
• Обнаженное изготовление PCB
• Обслуживание собрания PCB. (SMT, ПОГРУЖЕНИЕ)
• ПОЛНЫЙ тест: AOI, рентгеновский снимок, тест В-цепи (ICT), функциональный тест (FCT)
• Конформное покрывая обслуживание
• Прототипирование и массовое производство…
• План PCB, дизайн PCBA согласно вашей идее
Преимущества
• Строгий пассив продукта, принимая стандарт IPC-A-160
• Pretreatment инженерства перед продукцией
• Управление производственного процесса (5Ms)
• 100% E-тест, визуальный контроль 100%, включая IQC, IPQC, FQC, OQC
• Осмотр 100% AOI, включая рентгеновский снимок, и ICT
• Высоковольтный тест, тест управлением импеданса
• Микро- раздел, паяя емкость, термальные нагрузочные испытания, ударное испытание
• Внутренняя продукция PCB
• Отсутствие количества минимального заказа
• Быстрая и своевременная доставка
